Bu video bir rehber olarak tasarlanmıştır. Lütfen bu kılavuzda ele alınmayan diğer komplikasyonların olabileceğini unutmayın. Her zaman doğru ve ayrıntılı bilgi vermek için çaba sarf etsek de, TV’nizin sorunlarını çözeceğini garanti edemeyiz.
ShopJimmy, onarım işlemi sırasında kendinize veya TV’nize zarar verebileceğiniz zararlardan sorumlu değildir.
Tüm onarımları ve sorun gidermeleri kendi sorumluluğunuzdadır. Uygun güvenlik önlemlerini aldığınızdan emin olun.
Bu videoda minipro TL866CS eeprom programlayıcısının nasıl kullanılacağını göstereceğiz.

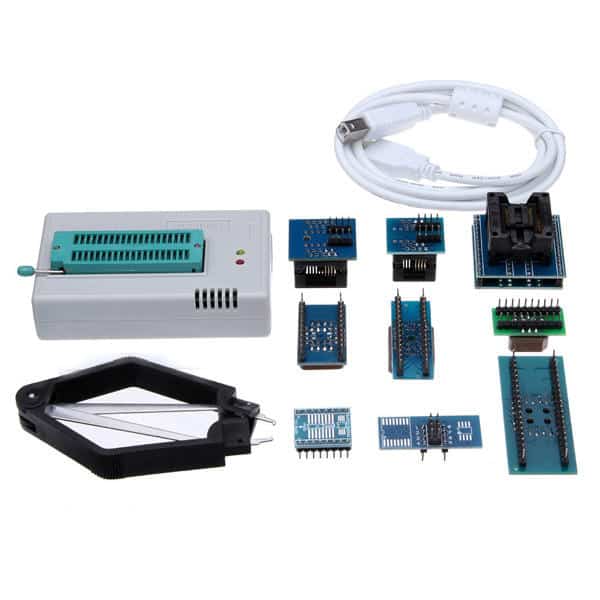

Burada eeprom programcısı ve tüm içerikleri için iki adaptörle birlikte bir kutucuk var.
Kutuda, programlama yazılımı, programlayıcıyı bilgisayarınıza bağlamak için bir USB kablosu, dokuz boş eeprom, programcı ve iki adaptör içeren bir mini cd alacaksınız.
USB kablosunu programlayıcıya bu şekilde bağlayabilirsiniz.
Buradaki diğer uç, bilgisayarınızdaki USB bağlantı noktasına bağlayın.
Kolu yukarı çevirerek başlayın, sonra adaptörünüzü programlayıcı üstündeki yuvalara yerleştirin.
Pim 1’i programlayıcıdaki şemada gösterildiği gibi hizaladığınızdan emin olun.
Adaptör yerine yerleştirildiğinde, güvenli bir şekilde kilitlemek için kolu aşağı doğru bastırın.
Pin terminallerini açmak için adaptörün üst tarafına bastırın.
Eepromdaki pimi bir programlayıcıdaki şemaya göre doğru şekilde hizalayın. Eeprom hizalı olduğunda, yerinde tutmak için eepromun üstüne bastırmak için cımbız kullanın ve sonra en iyi bağlantıyı oluşturmak için adaptörün üst kısmını serbest bırakın.
Programlama yazılımını açın.
Programlanacak cihazı seçin.
Programlanacak dosyayı yükleyin.
Programlama düğmesine tıklayın.
Program’a tıklayın.
Programlama hemen başlamalıdır.
Bu hatayı alırsanız, geri dönün ve adaptördeki eeprom’u tekrar yerleştirin ve tekrar deneyin. Hatayı 5 kez alırsanız, gerçek eeprom ile ilgili bir sorun olabileceği ve farklı bir eeprom denemeniz gerektiği anlamına gelir.
Programlayıcıdaki sarı ışık, programlama sırasında yanacaktır.
Programlama süresi, dosya boyutuna bağlı olarak değişebilir.
Programlamanın yarısında bir hata da alabilirsiniz. Bu noktada, bu çipte bir sorun olduğu anlamına gelir ve farklı bir eeprom denemelisiniz.
Ardından, eeprom’dan gelen verileri nasıl okuyacağımızı ve yeni bir yonga yazmak için saklayacağız.
Çip hasarlı veya bozuksa, orijinal verileri okuyamazsınız.
Okuduğunuz cihazı seçin.
Chip’den Oku düğmesine tıklayın.
Oku’ya tıklayın.
Okuma başarılı olduktan sonra İptal’i tıklayın.
Kaydet’e tıklayın.
Verileri kaydetmek için bir konum seçin.
Başarılı bir kaydetme işleminden sonra Tamam’ı tıklayın.
